Vollautomatische Umspulmaschine
für Präzisions-Kreuzspulen

SAHM 872XE

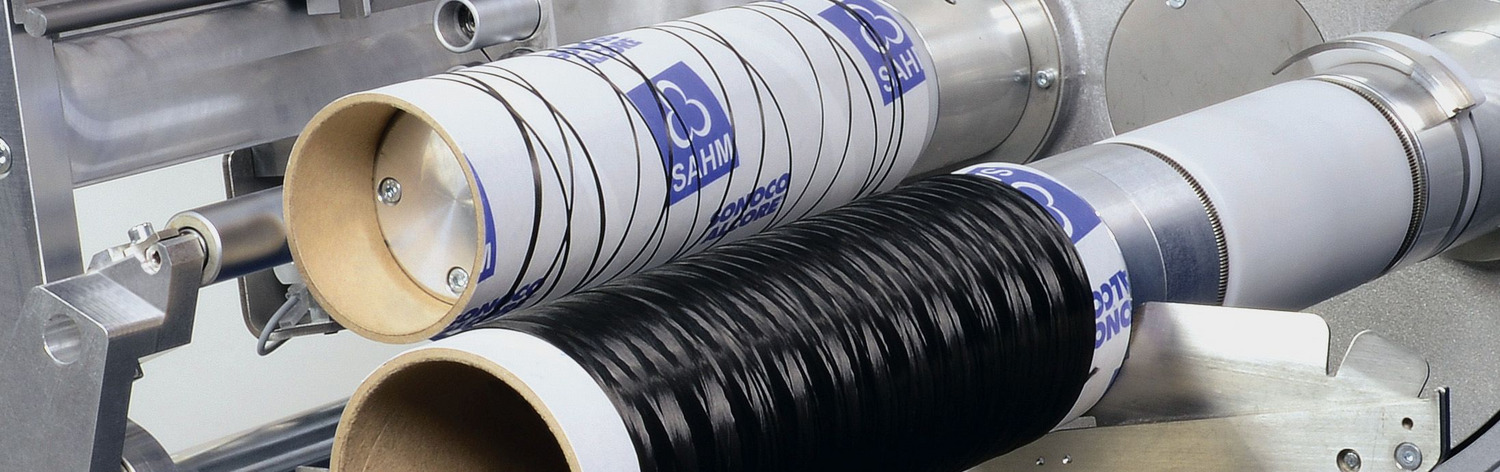

Photo of a detail of a SAHM 872XE Fully Automatic Rewinding Machine for precision cross-wound packages

SAHM 872XE

SAHM 872XE

Vollautomatische Umspulmaschine
für Präzisions-Kreuzspulen





Die automatische Präzisions-Umspulmaschine SAHM 872XE ist mit einer Abrolleinheit, einer Take-up Spulmaschine sowie einem Easy Storage Doffing System (ESD) für das Spulenhandling ausgestattet.



1

ANWENDUNGEN

  • Karbonfasern
  • Spezifische Towpregs

VORTEILE

  • Hohe Bediensicherheit durch automatische Spulenwechsel

  • Exakte Lauflängen und Spulenwechsel ohne Abfall

  • Hohe Flexibilität und breites Anwendungsspektrum

  • Standardisierung von Kohlefaser- und Towpreg-Spulen auf der Gatter-Seite



MERKMALE

  • Automatischer Spulenwechsel bei Erreichen der Lauflänge mit integriertem Spulen- und Leerhülsenhandling durch Easy Storage Doffing System (ESD)
  • Abwickelgeschwindigkeitssensorik zur Reduzierung von Faserberührungspunkten
  • Lauflängenanzeige im HMI
  • Stoppen und Anfahren nach dem Spleißen bei verschiedenen Durchmessern, Fadenlängen oder Spulengewichten möglich
  • Zentrale Prozesssteuerung (HMI 12" Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
  • Zentrales Alarmmanagement (z. B. Fadenbruch, Spulenwechsel)
  • Elektronisch einstellbare Fadenzugkraft
  • Elektronisch einstellbarer Anpressdruck

OPTIONEN

  • Tragbare Spleißvorrichtung zum Spleißen von zwei Fadenenden

Technische Daten

Spulverfahren Präzisionskreuzspulung
Antrieb Frequenzgeregelt
Titer 3 bis 60 K (andere auf Anfrage)
Spulgeschwindigkeit 30 bis 120 m/min
Spulverhältnis Elektronisch
Take-up Spulmaschine Abrolleinheit*
Bewicklungsbreite 240 mm Max. 250 mm
Spulendurchmesser Max. 320 mm Max. 320 mm
Hülseninnendurchmesser 76,2 mm 76,2 mm
Hülsenlänge 280 mm 280 mm*

Ein Zusammentreffen aller Grenzwerte ist nicht möglich.          *Weitere Spezifikationen auf Anfrage



Gestelleinheit

Gestelleinheit
