CARBON FIBERS

Made with SAHM Winding Technology.

Formel 1 Rennwagen - Teile davon werden aus Karbonfasern hergestellt. Die Karbonfasern werden auf SAHM Spulmaschinen aufgespult.

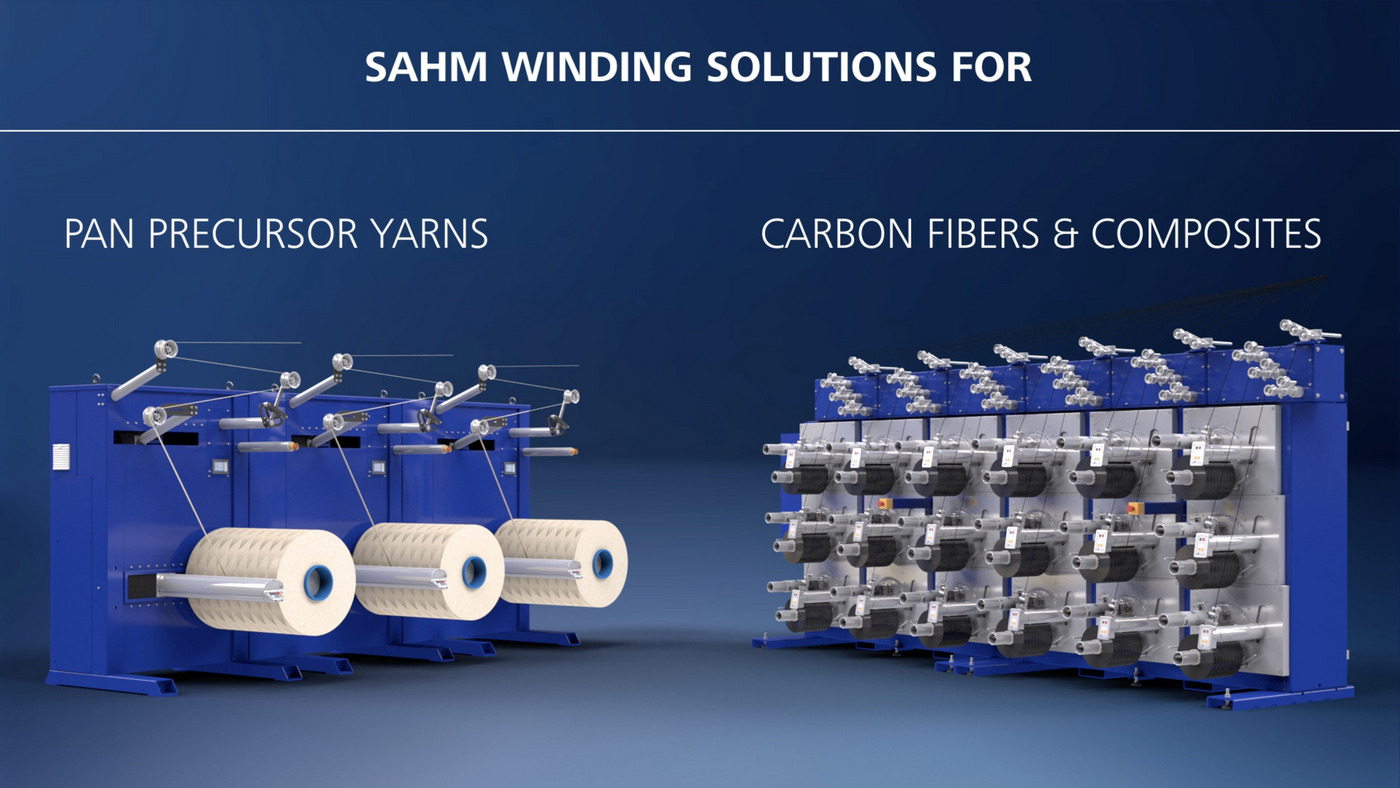

Anwendungen Karbonfasern

Lösungen für Karbonfasern

Aus dem Motor-Rennsport ist der Wunderstoff Karbon nicht mehr wegzudenken. So besteht allein das Monocoque eines Formel-1-Rennwagens allein aus etwa 1.500 Kohlenfasermatten. Karbon ist steifer als Stahl und dabei rund fünfmal leichter. Das macht schnell und spart Benzin. Doch auch in anderen Bereichen unseres Lebens hat Karbon Einzug gehalten: Flugzeugteile, Walking-Stöcke, Angelruten, Fahrräder und vieles mehr werden aus dem Material gefertigt.

Üblicherweise werden 1.000 bis 20.000 Fasern zu Garnen verarbeitet. Mit „made with SAHM Winding Technology“ geben wir unser Versprechen, dass Ihre Karbonfasern mit bestmöglicher Präzision gespult werden, was die Qualität des Endmaterials positiv beeinflusst.

dreieck
Vollautomatische Umspulmaschine für Präzisions-Kreuzspulen

SAHM 872XE

SAHM 872XE Fully Automatic Rewinding Machine for precision cross-wound packages
Vollautomatische Umspulmaschine für Präzisions-Kreuzspulen

SAHM 872XE

Die automatische Präzisions-Umspulmaschine SAHM 872XE ist mit einer Abrolleinheit, einer Take-up Spulmaschine sowie einem Easy Storage Doffing System (ESD) für das Spulenhandling ausgestattet.



MEHR
Jumbo Wickler für PAN Precursor Garne

SAHM 830XE & 840XE

SAHM Jumbo Wickler Modelle 830XE & 840XE
Jumbo Wickler für PAN Precursor Garne

SAHM 830XE & 840XE

Die Jumbo Wickler bieten eine modulare Bauweise für schwere PAN Spulen.



MEHR
SAHM T1 RackWinder
Spulmaschine für SAHM T1 System
SAHM T1 RackWinder - Spulmaschine für Nass- und Trockenspinnverfahren

SAHM T1 RackWinder

Spulmaschine für SAHM T1 System
Spulverfahren
Präzisionskreuzspulung
Antrieb
Frequenzumrichter-geregelt
Gestell
1-etagig
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM T1 RackWinder
  • Anwendungen
    • Nass- und Trockenspinnverfahren
    • PAN Precursor Garne
  • Vorteile
    • Schnelle Spulenwechsel
    • Einfacher Transport von T1 MultiRacks
    • Qualitätsmanagement mit NFC-Tags
    • Flexibles Spulkonzept
  • Technische Daten
    Spulverfahren
    Präzisionskreuzspulung
    Antrieb
    Frequenzumrichter-geregelt
    Gestell
    1-etagig
    Titer
    12 bis 60 K (andere Werte auf Anfrage)
    Spulgeschwindigkeit
    Bis zu 150 m/min beim Nass-Spinnen, bis zu 600 m/min beim Trockenspinnen (andere Werte auf Anfrage), 0 bis 20 m/min beim Abwickeln
    Spulverhältnis
    Elektronisch
    Bewicklungsbreite
    Max. 900 mm
    Spulendurchmesser
    Max. 1.500 mm
    Startdurchmesser
    600 mm
    Spulengewicht
    Max. 1,2 Tonnen (abhängig von der Materialdichte)
    Rack-Abmessungen
    H x L x B: 1.700 mm x 1.700 mm x 1.150 mm
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Elektronisch geregeltes Spulverhältnis
    • Zentrale Prozesssteuerung für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
    • Motorische, fadenspannungsgesteuerte Aufwicklung sowie Abwicklung auf der Gatterseite
    • Einfaches Fadenanlegen mit Fadenfang- und Schneidfunktion
    • Pneumatisches Doffing-System für T1 MultiRack beim Spulenwechsel
  • Optionen
    • Spezielles Traversensystem mit zwei wählbaren Traversenbreiten für T1 MultiRacks und konventionelle Hülsen (zwischen 900 mm und 750 mm)
    • Automatisches Robotersystem für die Handhabung der T1 MultiRacks in der Wicklerzeile, im Lager und in dem Abrollgatter
  • Nass- und Trockenspinnverfahren
  • PAN Precursor Garne
Prospekt
Galerie
SAHM 880XE
Präzisions-Kreuzspulmaschine

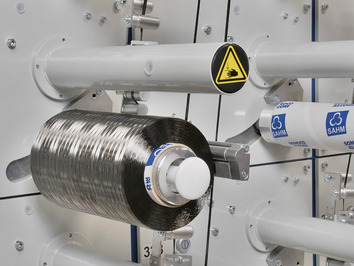

Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell SAHM 880XE

SAHM 880XE

Präzisions-Kreuzspulmaschine
Titer
1 bis 60 K*
Spulgeschwindigkeit
1 bis 15 m/min
Bewicklungsbreite
Max. 250 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 880XE
  • Anwendungen
    • Karbonfasern
    • Spezifische Towpregs
  • Vorteile
    • Exzellente Spulenqualität
    • Schnelle und effiziente Produktwechsel
    • Elektronische Eingabe aller Spulparameter
    • Kompakte und modulare Bauweise
    • Reproduzierbare Spulenpakete
  • Technische Daten
    Titer
    1 bis 60 K*
    Spulgeschwindigkeit
    1 bis 15 m/min
    Bewicklungsbreite
    Max. 250 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    4-etagig
    Hülseninnendurchmesser
    76,2 mm
    Hülsenlänge
    280/290 mm
    Spulverhältnis
    Elektronisch
    Fadenzugkraft
    Elektronisch einstellbar
    Spulendurchmesser
    Max. 250 mm
    Spulverfahren
    Präzisionskreuzspulung
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Elektronisch geregeltes und stufenlos einstellbares Spulverhältnis
    • Zentrale Prozesssteuerung (HMI 12" Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
    • Geschwindigkeitssynchronisation mit dem vorhergehenden Prozess ist möglich
    • Signal für Spulenwechsel
    • Fortschrittliche Fadenspannungssteuerung mit Kraftaufnehmer (Fadenführungsrolle mit implementiertem Dehnungsmessstreifen)
  • Optionen
    • Pneumatischer Hülsenspanner
    • Variable Bewicklungsbreiten
    • HMI 15" Touchscreen mit Hochleistungsprozessor für SQL-Datenbank
    • Etikettendrucksystem
  • Karbonfasern
  • Spezifische Towpregs
Prospekt
Galerie
CarbonStar II - standard
Automatische Präzisions-Kreuzspulmaschine

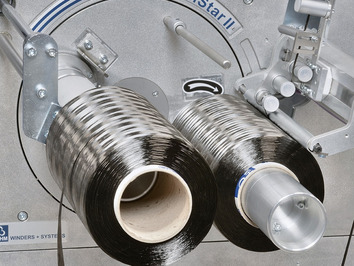

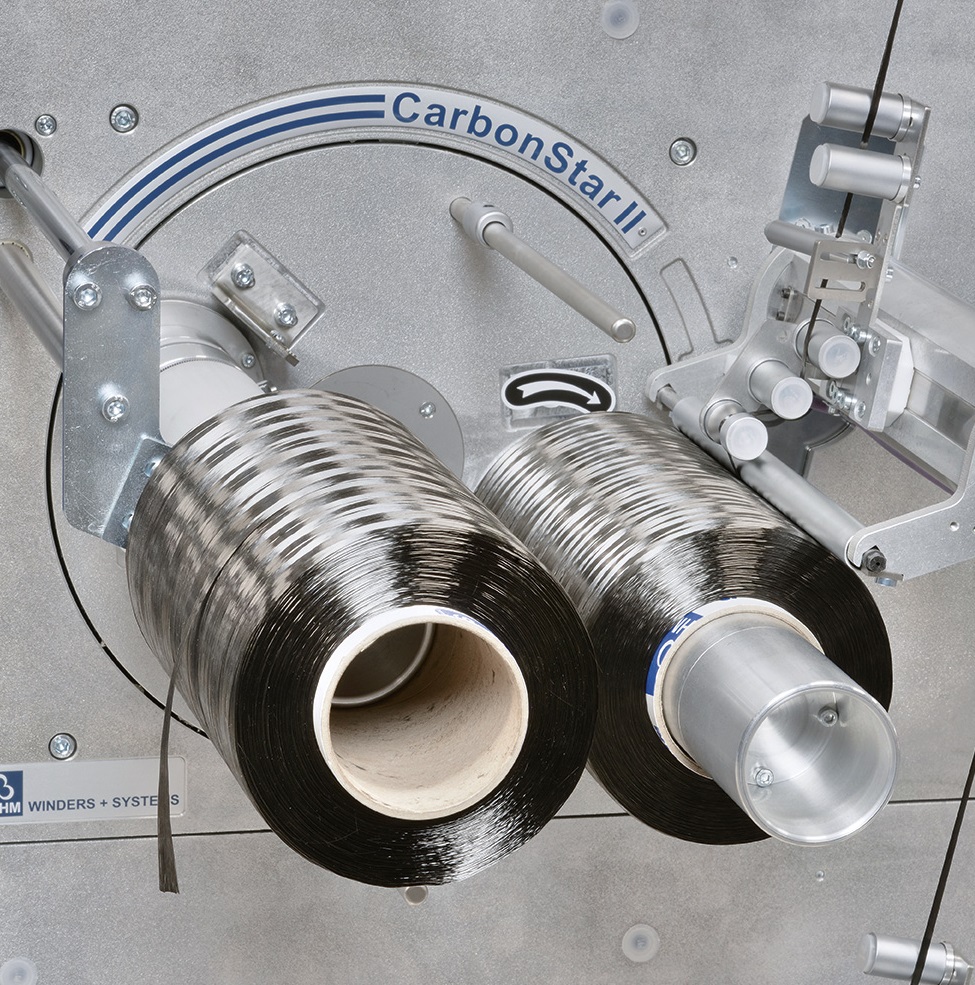

Spulkopf einer automatischen Präzisions-Kreuzspulmaschine, Modell CarbonStar II standard

CarbonStar II - standard

Automatische Präzisions-Kreuzspulmaschine
Titer
3 bis 60 K*
Spulgeschwindigkeit
2 bis 15 m/min
Bewicklungsbreite
Max. 250 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
CarbonStar II - standard
  • Anwendungen
    • Karbonfasern
    • Spezifische Towpregs
  • Vorteile
    • Schnelle und effiziente Produktwechsel
    • Spulenwechsel ohne Abfall und ohne Stillstandzeiten
    • Exakte Lauflängen
    • Spulenwechsel-Sicherheit von 99,8%
    • Hohe Bediensicherheit durch Fangen und Schneiden des Fadens an der Spulenhinterseite
    • Minimale Fadenreserve nach dem Spulenwechsel
  • Technische Daten
    Titer
    3 bis 60 K*
    Spulgeschwindigkeit
    2 bis 15 m/min
    Bewicklungsbreite
    Max. 250 mm
    Gestell
    3-etagig
    Hülseninnendurchmesser
    76,2 mm
    Hülsenlänge
    280 mm
    Spulverhältnis
    Elektronisch
    Spulengewicht
    Bis zu 12 kg
    Fadenzugkraft
    Elektronisch einstellbar
    Spulendurchmesser
    Max. 250 mm
    Spulverfahren
    Präzisionskreuzspulung
    Hülsenspanner
    Pneumatisch
    Parkposition mit Spulenabschieber
    Nicht inbegriffen (optional verfügbar)
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Automatischer Spulenwechsel nach Erreichen von wahlweise: Lauflänge, Laufzeit, Spulengewicht, Spulendurchmesser oder externem Signal
    • Schnelle und effiziente Produktwechsel durch elektronische Eingabe aller Spulparameter
    • Elektronisch geregeltes Spulverhältnis
    • Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe/Anzeige und Speicherung der Prozess- und Maschinenparameter
    • Hülseninnendurchmesser (76,2 mm) Toleranz + 0,5 mm möglich
  • Optionen
    • Variable Bewicklungsbreiten
    • HMI Touchscreen mit Hochleistungsprozessor für SQL-Datenbank
    • Schnittstelle zu Prozessleitsystemen
    • Vorbereitung für automatisches Spulenhandling
    • Gestelleinheit mit 6 Köpfen
    • Etikettendrucksystem
  • Karbonfasern
  • Spezifische Towpregs
Prospekt
Galerie
CarbonStar II - big
Automatische Präzisions-Kreuzspulmaschine
Spulkopf einer automatischen Präzisions-Kreuzspulmaschine, Modell CarbonStar II big

CarbonStar II - big

Automatische Präzisions-Kreuzspulmaschine
Titer
12 bis 60 K*
Spulgeschwindigkeit
2 bis 15 m/min
Bewicklungsbreite
Max. 250 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
CarbonStar II - big
  • Anwendungen
    • Karbonfasern
    • Spezifische Towpregs
  • Vorteile
    • Schnelle und effiziente Produktwechsel
    • Spulenwechsel ohne Abfall und ohne Stillstandzeiten
    • Exakte Lauflängen
    • Spulenwechsel-Sicherheit von 99,8%
    • Hohe Bediensicherheit durch Fangen und Schneiden des Fadens an der Spulenhinterseite
    • Minimale Fadenreserve nach dem Spulenwechsel
  • Technische Daten
    Titer
    12 bis 60 K*
    Spulgeschwindigkeit
    2 bis 15 m/min
    Bewicklungsbreite
    Max. 250 mm
    Gestell
    3-etagig
    Hülseninnendurchmesser
    76,2 mm
    Hülsenlänge
    280 mm
    Spulverhältnis
    Elektronisch
    Spulengewicht
    Bis zu 20 kg
    Fadenzugkraft
    Elektronisch einstellbar
    Spulendurchmesser
    Max. 320 mm
    Spulverfahren
    Präzisionskreuzspulung
    Hülsenspanner
    Pneumatisch
    Parkposition mit Spulenabschieber
    Inbegriffen
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Automatischer Spulenwechsel nach Erreichen von wahlweise: Lauflänge, Laufzeit, Spulengewicht, Spulendurchmesser oder externem Signal
    • Schnelle und effiziente Produktwechsel durch elektronische Eingabe aller Spulparameter
    • Elektronisch geregletes Spulverhältnis
    • Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe/Anzeige und Speicherung der Prozess- und Maschinenparameter
    • Hülseninnendurchmesser (76,2 mm) Toleranz + 0,5 mm möglich
  • Optionen
    • Variable Bewicklungsbreiten
    • HMI Touchscreen mit Hochleistungsprozessor für SQL-Datenbank
    • Schnittstelle zu Prozessleitsystemen
    • Vorbereitung für automatisches Spulenhandling
    • Gestelleinheit mit 6 Spulköpfen
    • Etikettendrucksystem
  • Karbonfasern
  • Spezifische Towpregs
Prospekt
Galerie
CarbonStar 2-cop
Automatische Präzisions-Kreuzspulmaschine
SAHM CarbonStar 2-cop - Automatische Präzisions-Kreuzspulmaschine

CarbonStar 2-cop

Automatische Präzisions-Kreuzspulmaschine
Titer
3 bis 60 K*
Spulgeschwindigkeit
2 bis 20 m/min
Bewicklungsbreite
2 x 250 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
CarbonStar 2-cop
  • Anwendungen
    • Karbonfasern
    • Spezifische Towpregs
  • Vorteile
    • Maximale Effizienz durch die Produktion von 2 Spulen (Spulengewicht jeweils bis 20 kg) auf einem Spulkopf
    • Zwei gleiche Qualitätsspulen durch patentierte Durchmesserkontrolle
    • Spulenwechsel-Sicherheit von 99,8 %
    • Hohe Bediensicherheit durch automatische Spulenwechsel
    • Energieeinsparung durch Einsatz neuester Antriebstechnik
    • Minimaler Platzbedarf
    • Sehr geringe Wartungskosten
    • Spulenwechsel ohne Abfall und ohne Stillstandszeiten
    • Exakte Lauflängen
  • Technische Daten
    Titer
    3 bis 60 K*
    Spulgeschwindigkeit
    2 bis 20 m/min
    Bewicklungsbreite
    2 x 250 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    1-, 2- oder 3-etagig
    Hülseninnendurchmesser
    76,2 mm
    Hülsenlänge
    280 mm
    Spulverhältnis
    Elektronisch
    Spulengewicht
    Bis zu 20 kg pro Spule
    Fadenzugkraft
    Elektronisch einstellbar
    Spulendurchmesser
    Max. 320 mm
    Spulverfahren
    Präzisionskreuzspulung
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Automatischer Spulenwechsel nach Erreichen von wahlweise: Lauflänge, Laufzeit, Spulengewicht, Spulendurchmesser oder externem Signal
    • Schnelle und effiziente Produktwechsel durch elektronische Eingabe aller Spulparameter
    • Elektronisch geregeltes Spulverhältnis
    • Zentrale Prozesssteuerung (HMI 12" Touchscreen) für Eingabe, Anzeige und Speicheurng der Prozess- und Maschinenparameter
    • Hülseninnendurchmesser (76,2 mm) + 0,5 mm Toleranz möglich
  • Optionen
    • HMI 15" Touchscreen mit Hochleistungsprozessor für SQL-Datenbank
    • Schnittstelle zu Prozessleitsystemen
    • Gestelleinheit mit 9 Köpfen
    • Etikettendrucksystem
  • Karbonfasern
  • Spezifische Towpregs
Prospekt
Galerie
SAHM 810XE
Jumbo Wickler
Jumbo Wickler, Modell SAHM 810XE

SAHM 810XE

Jumbo Wickler
Titer
3 bis 18 K*
Spulgeschwindigkeit
50 bis 150 m/min
70 bis 400 m/min
Bewicklungsbreite
500 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 810XE
  • Anwendungen
    • PAN Vormaterial
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Kompakte und modulare Bauweise
    • Warnmeldung (Materialbruch, Lauflänge, Spulendurchmesser)
    • Elektronische Eingabe aller Spulparameter
    • Pneumatische Ausstoßvorrichtung
  • Technische Daten
    Titer
    3 bis 18 K*
    Spulgeschwindigkeit
    50 bis 150 m/min
    70 bis 400 m/min
    Bewicklungsbreite
    500 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    1- oder 2-etagig
    Hülseninnendurchmesser
    144 mm*
    Hülsenlänge
    Max. 550 mm
    Spulverhältnis
    Elektronisch
    Spulengewicht
    Max. 120 kg
    Spulendurchmesser
    Max. 600 mm
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • PAN Vormaterial
Prospekt
Galerie
SAHM 832XE
Umspuleinheit für Jumbo-Spulen
SAHM 832XE - Umspuleinheit für Jumbo-Spulen

SAHM 832XE

Umspuleinheit für Jumbo-Spulen
Titer
3 bis 60 K*
Spulgeschwindigkeit
50 bis 200 m/min
Bewicklungsbreite
700, 750 oder 800 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 832XE
  • Anwendungen
    • PAN Precursor Garne
  • Vorteile

    Der SAHM 832XE ermöglicht das Spleißen mehrerer Kurzspulen zu einer standardisierten Spulengröße für die jeweiligen Abrollprozesse. Dies reduziert Abfall und ermöglicht längere Zeiträume mit ununterbrochener Produktion - für höhere Effizienz und Durchsatz.

  • Technische Daten
    Titer
    3 bis 60 K*
    Spulgeschwindigkeit
    50 bis 200 m/min
    Bewicklungsbreite
    700, 750 oder 800 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    1-etagig
    Hülseninnendurchmesser
    133, 140 oder 144 mm
    Hülsenlänge
    750, 800 oder 850 mm
    Spulverhältnis
    Elektronisch
    Spulengewicht
    Max. 350 kg (abhängig von der Dichte)
    Spulendurchmesser
    Max. 800 mm
    Spulverfahren
    Präzisionskreuzspulung
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Elektronisch geregeltes und stufenlos einstellbares Spulverhältnis
    • Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
    • Geschwindigkeitssynchronisation zwischen dem Ab- und Aufspulen
    • Stopp- und Anfahrfunktion mit variablem Spulendurchmesser vor und nach dem Spleißen (alternativ nach Garnlänge oder Spulengewicht)
    • Motorisch angetriebene fadenspannungsgesteuerte Abrollung
    • Einstellung der Abwickelgeschwindigkeit über Potentiometer
    • Frei programmierbare Vorwarn- und Zielspullänge
      - Automatische Geschwindigkeitsreduzierung bei Erreichen der Vorwarnlänge
      - Automatischer Stopp bei Erreichen der Ziellänge
    • Galette zur Steuerung der Geschwindigkeit zwischen Ab- und Aufwickeln
    • Pneumatisches Spreizzeug für Auf- und Abwicklung
    • Aufspulposition mit pneumatischem Spulenabschieber
  • Optionen
    • Tragbare Absaugpistole für den Doffvorgang
    • Tragbare Spleißvorrichtung zum Spleißen von zwei Fadenenden
    • Spezielles Fadenleitwerk für zwei wählbare Bewicklungsbreiten (entweder 750/500 oder 800/500 mm)
    • Spindeln mit speziell gelagerten Kugeln für einfaches Doffen
  • PAN Precursor Garne
Prospekt
Galerie
SAHM 464XE
Parallel-Spulmaschine mit integrierter fadenspannungsgeregelter Abrollung

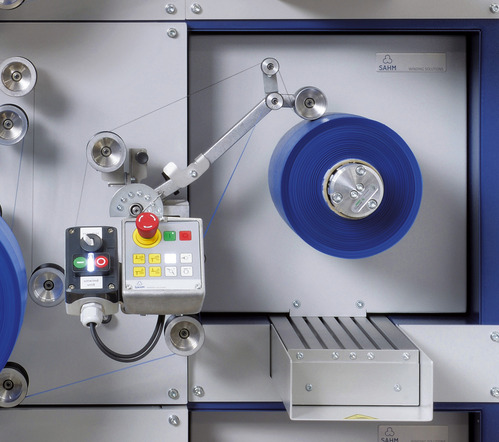

Detailfoto einer SAHM Parallel-Spulmaschine mit integrierter fadenspannungsgeregelter Abrollung, Modell SAHM 464XE

SAHM 464XE

Parallel-Spulmaschine mit integrierter fadenspannungsgeregelter Abrollung
Spulgeschwindigkeit
Max. 200 m/min
Bewicklungsbreite
20 bis 300 mm
Antrieb
Frequenzgeregelt
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 464XE
  • Anwendungen
    • Prepreg Bändchen
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Schneller und effizienter Produktwechsel
    • Hohe Flexibilität und breites Anwendungsspektrum
    • Direkte Zuführung des Bändchens auf die changierende Spindel (keine Materialbelastung durch Verdrehung)
    • Exakte fadenspannungsgeregelte Zuführung des Liners
  • Technische Daten
    Spulgeschwindigkeit
    Max. 200 m/min
    Bewicklungsbreite
    20 bis 300 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    1- oder 2-etagig
    Hülseninnendurchmesser
    76,2 mm
    Verlegesystem
    Elektronisch
    Materialbreite/-durchmesser
    1 bis 30 mm
    Spulenform
    Zylindrisch, bikonisch, Scheibenspule, Flanschspul
    Spulendurchmesser
    Max. 350 mm
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Prepreg Bändchen
Prospekt
Galerie
75 years innovative winding technology
Kontakt
