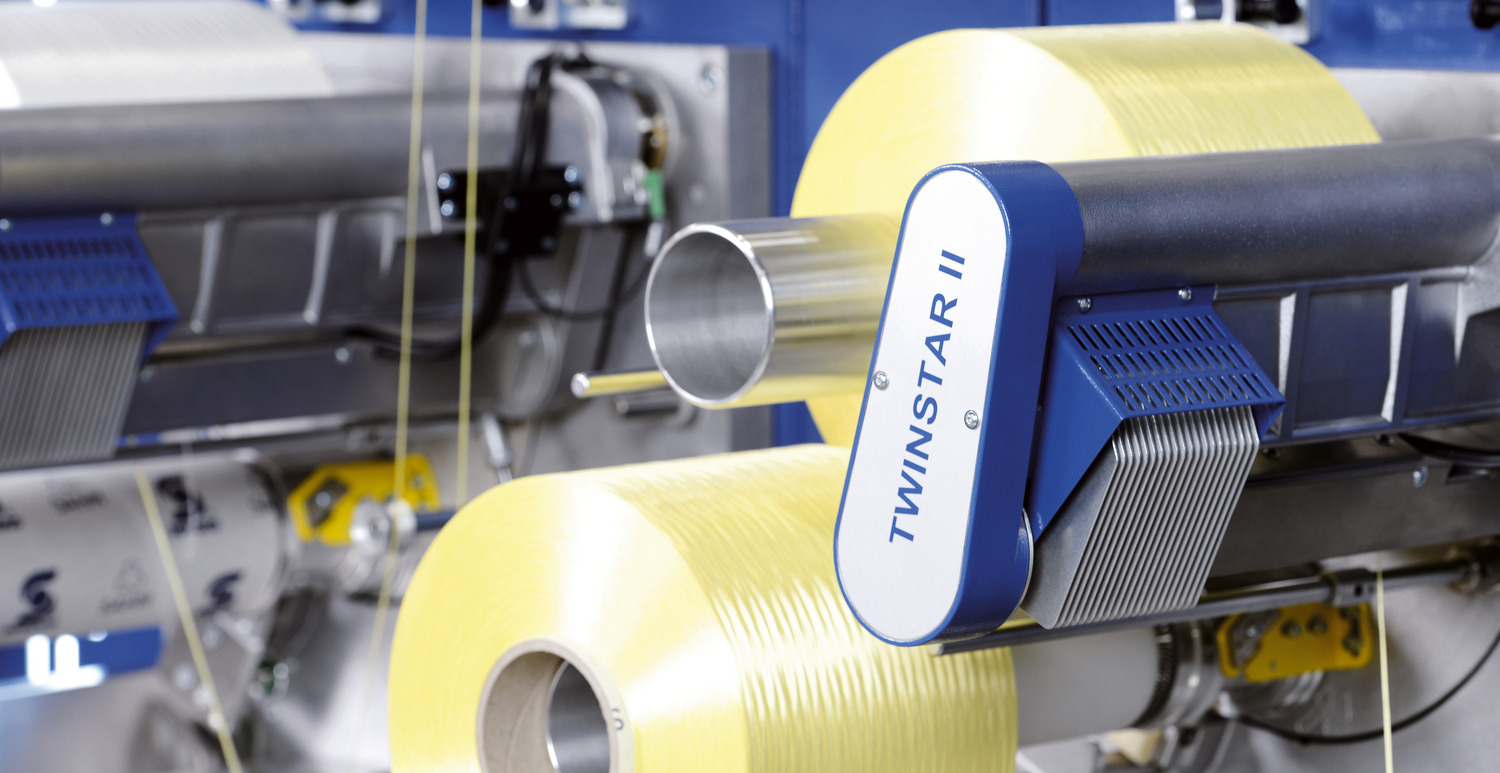

Automatische Präzisions-Kreuzspulmaschinen

TWINSTAR II Serie

TWINSTAR II - Der bewährt zuverlässige Branchenführer

dreieck

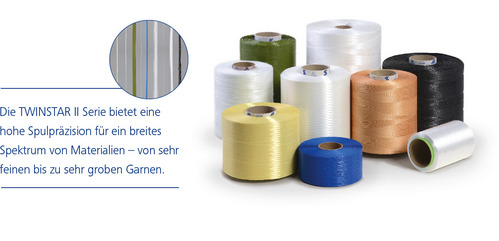

Hohe Flexibilität für zahlreiche Anwendungen

Der TWINSTAR II ist die flexible Lösung für alle Ihre Spulanforderungen. Das State-of-the-Art-Design ermöglicht Ihnen die Verarbeitung einer Vielfalt von Spulmaterialien und bietet dabei eine Top Performance für einen breiten Bereich von Garnstärken, Spulpaketgrößen und Spulenformen.
Die TWINSTAR II-Technologie ist so konzipiert, dass sie problemlos mit zylindrischen Hülsen verschiedenster Materialien wie zum Beispiel Pappe, Aluminium und Stahl arbeiten kann.

ANWENDUNGEN

  • Hochleistungsgarne
  • Multifilamente
  • Bändchen und Monfilamente
  • Beschichtete und gezwirnte Garne
  • Hohlfasern
  • Hybrigarne

Andere auf Anfrage

Top Performance in vielfältigen Einsatzbereichen

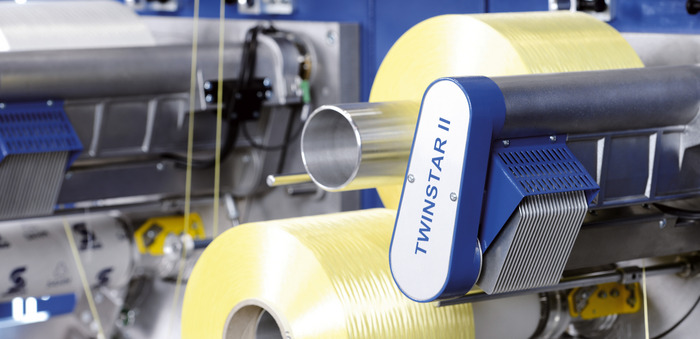

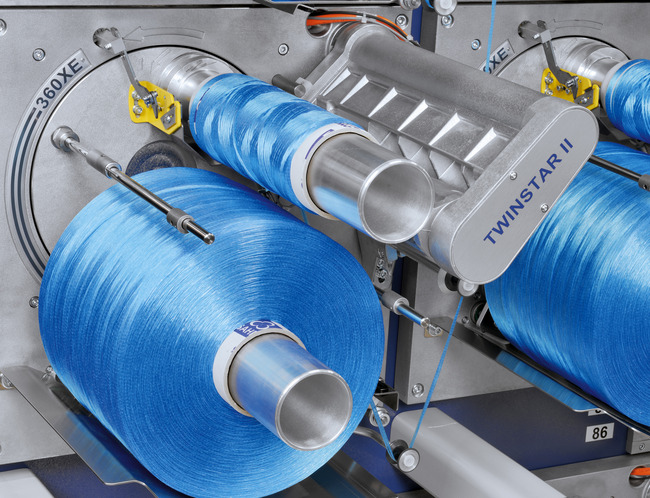

Spulkopf einer SAHM TWINSTAR II Maschine
Als Take-up-Spulmaschine
Kontinuierliche Prozesse zur Garnherstellung/-behandlung.

TWINSTAR II als automatischer Fachspuler
Als automatischer Fachspuler
Für das kontinuierliche/diskontinuierliche Umspulen eines oder mehrerer zusammengefügter Fadenenden von einem spulenbeladenen Gatter mit/ohne Verwirbelung oder Umspulen von einer angetriebenen Spindel.

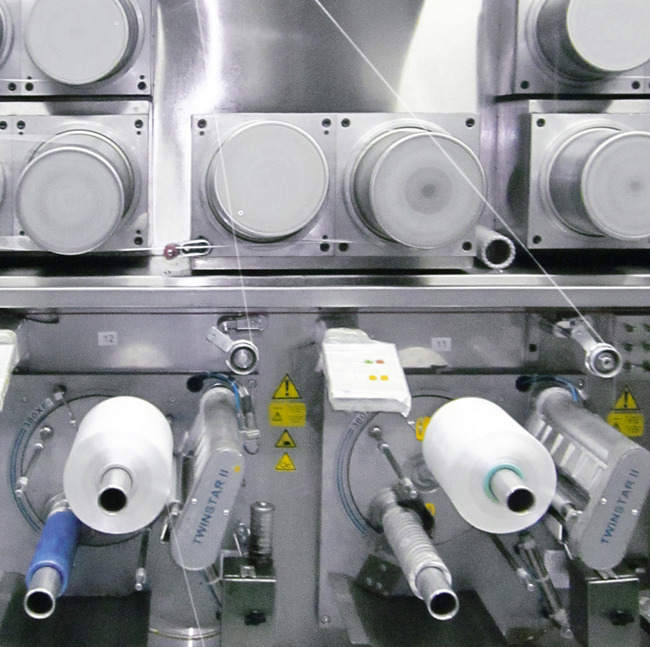

TWINSTAR II in einer Spinnanlage
Als direkter Spinnwickler unter Spinnanlagen
Installation von Spulstellen in Spinnanlagen für Geschwindigkeiten bis zu 3.000 m/min.
Auch als Retrofit-Lösung: Ersatz von manuellen Wicklern in bestehenden Spinnanlagen.

Kennzahlen, die Maßstäbe setzen

WICHTIGSTE TECHNISCHE DATEN
Spulgeschwindigkeit Bis zu 3.000 m/min
Titer 30 bis 20.000 dtex*
Bewicklungsbreite 190,5; 200; 250; 260; 300; 305 mm*
Option: Mechanisch umschaltbare Dual-Bewicklungsbreite mit Sonder-Kehrgewindewelle 190,5 und 260 mm / 190,5 und 250 mm*
Hülseninnendurchmesser 50; 69; 73; 75; 76,2; 82,55; 90; 94 mm*
Spulendurchmesser Max. 320 mm*
Spulengewicht Max. 20 kg*
Fadenzugkraft 30 bix 1.200 cN*
Gestell 1-etagig, 2-etagig, 3-etagig - als Einzel- oder Gruppengestelle; Spulköpfe ohne Gestell zum Einbau in kundenseitige Gestellkonstruktionen

Ein Zusammentreffen aller Grenzwerte ist nicht möglich.                               *Andere Werte auf Anfrage



Merkmale

  • HMI (Human Machine Interface)
  • Elektronisch geregeltes Spulverhältnis
  • Automatischer und abfallfreier Spulenwechsel
    nach Erreichen von wahlweise:
    Lauflänge, Laufzeit, Spulengewicht,
    Spulendurchmesser, periodischem
    Wechselzyklus oder externem Signal
  • Spulenabschieber mit Parkposition
  • Pneumatischer Hülsenspanner
  • Alarmmanagement und Alarmhistorie
  • Fadenreserve











Optionen

  • Doppel-Kehrgewindewelle
  • Easy Storage Doffer (ESD)
  • Flexible Traverse
  • Lieferwerk (Galette)
  • Verwirbelung
  • Qualitätssensor
  • Durchmesserüberwachung/-regelung
  • Easy Change Connector (ECC)
  • Fadenabschneider
  • Kundenspezifische Fadenführer
  • Transporthubwagen
  • Interface
  • Smart View
  • Remote Support
  • Aufspulrichtung
  • Fadenabsaugung
  • Automation
Siehe auch "Konfigurieren Sie Ihren eigenen TWINSTAR II" weiter unten.

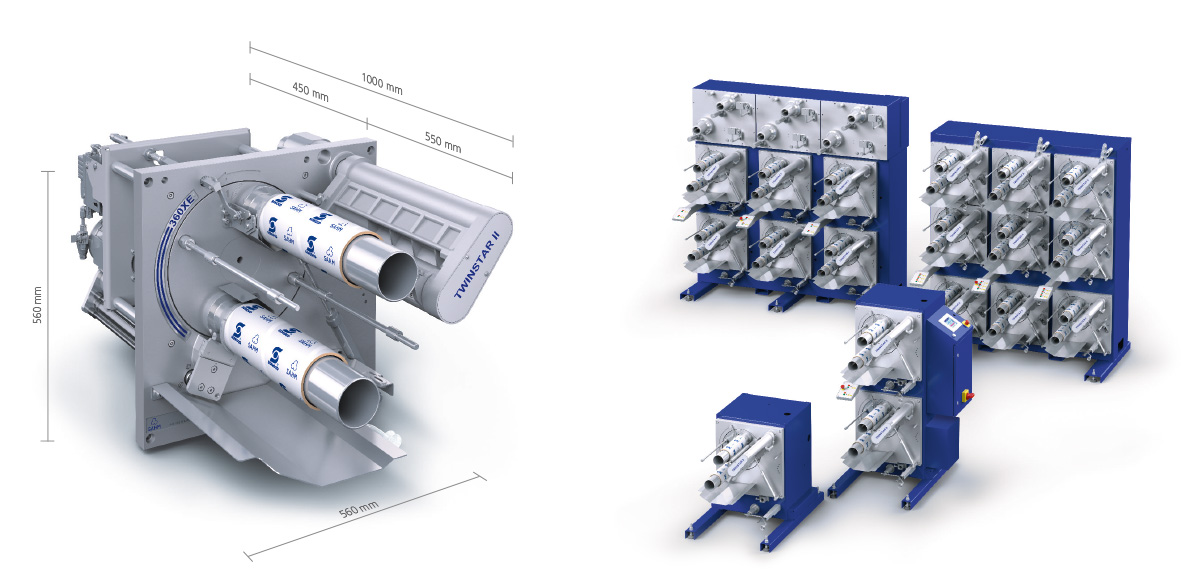

Kompakte und modulare Bauweise - höchste Leistung auf kleinstem Raum

Ihre Vorteile

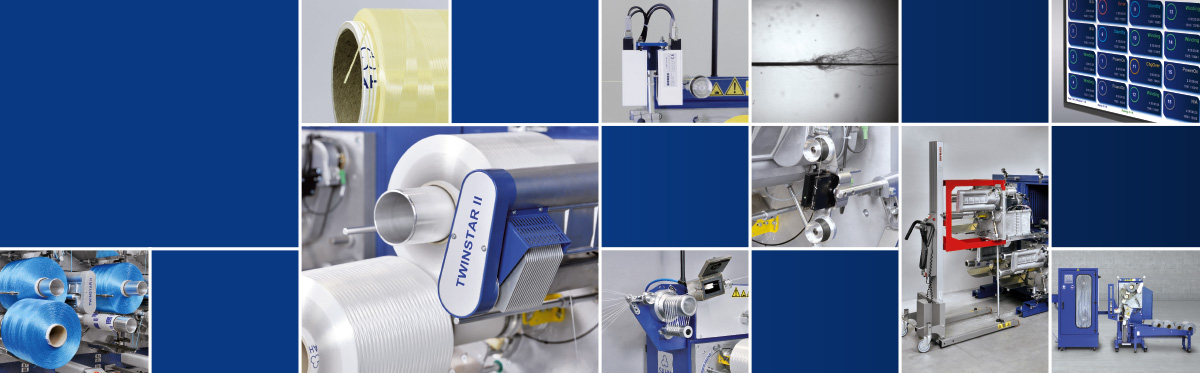

Konfigurieren Sie Ihren eigenen TWINSTAR II

Für Spul-Höchstleistungen entsprechend Ihren individuellen Anforderungen



0

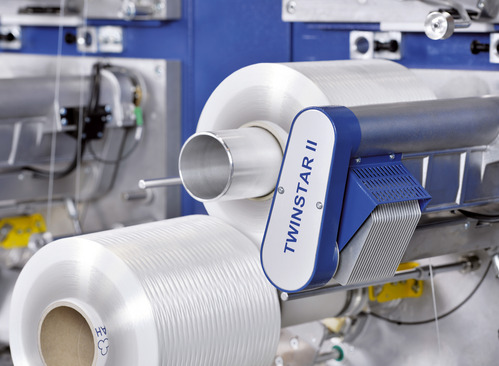

Spulenabschieber mit Parkposition

Spulenabschieber mit Parkposition

Beim automatischen Spulenwechsel wird die fertige Spule in eine Parkposition geschoben, während die nächste Spule bereits gespult wird. Perfekt für automatisches Doffen und höhere Flexibilität beim manuellen Doffen.

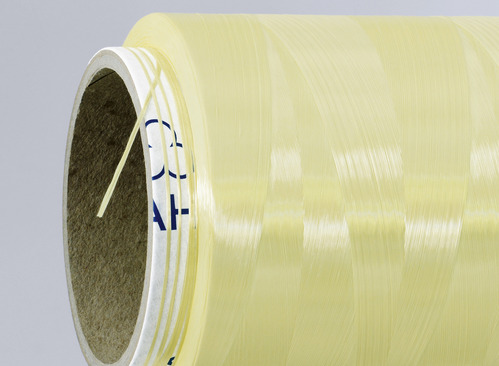

Fadenreserve

Fadenreserve

Einstellbare, definierte Fadenreserve mit minimalem Fadenende nach automatischem Spulenwechsel.



NEU: Flexible Traverse

NEU: Flexible Traverse

Von Ihnen frei definierbar: Bewicklungsbreite, Spulenform, Spulenpositionierung und Fadenreserve.



Lieferwerk (Galette)

Lieferwerk (Galette)

Eine Galette pro Spulkopf, die das Material vom Vorprozess dem Spulkopf zuführt.



Aufspulrichtung

Die TWINSTAR II-Serie bietet als Standard einen Spulkopf mit q-Spulung. Optional ist auch ein spiegelverkehrter Kopf für die p-Spulung erhältlich.



Verwirbelung

Verwirbelung

Verwirbelung von einzelnen oder gefachten Multifilamentfäden, wobei die jeweilige Länge mehrerer gefachter Fäden konstant gehalten (low catenary effect) und die kumulierte Festigkeit der einzelnen Fäden für das aufgespulte Garn erzielt wird (kein Festigkeitsverlust).

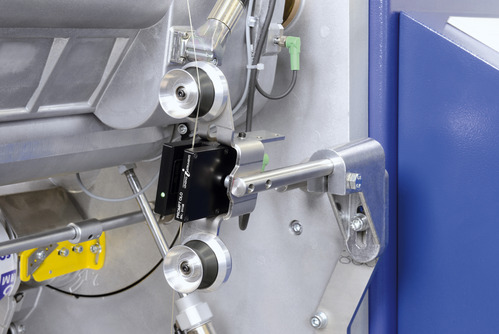

Qualitätssensor

Qualitätssensor

Überwachung der Fadenstärke zur Analyse möglicher Filamentbrüche und weiterer Parameter der Fadenqualität.



Kundenspezifische Fadenührer

Mit/ohne Knotenabweiser und/oder Flusenfänger.



Durchmesserüberwachung/-regelung

Online-Fadendurchmesser-Überwachung, optional mit der Steuerung des Fadendurchmessers durch die Änderung der Spulgeschwindigkeit über einen geschlossen Regelkreis. Möglichkeit der Separierung von Spulqualitäten entsprechend der Toleranzvorgaben für den gewählten Fadendurchmesser.



Doppel-Kehrgewindewelle

Kehrgewindewelle mit zwei unterschiedlichen Bewicklungsbreiten.



Fadenabschneider

Pneumatische Schneidvorrichtung pro Spulstelle ermöglicht einen automatisch gesteuerten, sauberen Scherenschnitt der Fäden beim Spulenwechsel und beim Nachlegen von Fäden.



Fadenabsaugung

Automatische Fadenabsaugung pro Spulstelle für höheren Bedienungskomfort beim Anfahren und Spulenwechsel.



Steckverbinder zur Spulkopfentnahme

Einfach zu bedienende Wartungseinheit mit oder ohne Easy Change Connector (ECC) für die schnelle Entnahme des Spulkopfes zu Wartungszwecken durch steckbare elektrische und pneumatische Verbindungen.

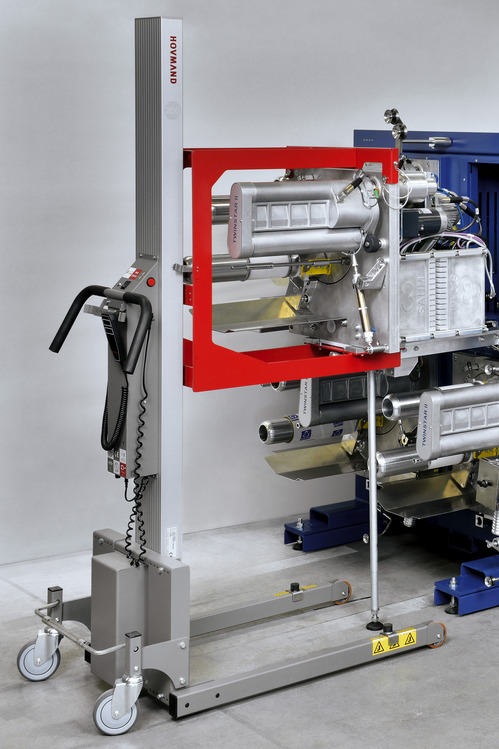

Transporthubwagen

Transporthubwagen

Spezifisches SAHM-Wartungssystem für die sichere und schnelle Entnahme eines kompletten Spulkopfes.

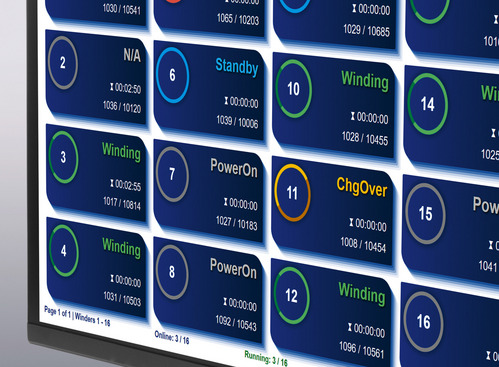

NEU: Smart View

NEU: Smart View

Rechnergestützte Anzeige der Produktionsdaten jeder Spulposition.

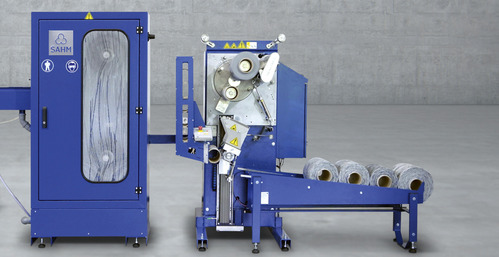

Chill Unit | Easy Storage Doffer (ESD)

Chill Unit | Easy Storage Doffer (ESD)

Spezifische Einrichtung zum Abkühlen und Relaxieren des Fadens, einerseits zur Reduzierung des Restschrumpfes und andererseits zur Sicherung der entsprechenden Eigenschaften des Spulmaterials.
Der Easy Storage Doffer ermöglicht den automatischen Spulen- und Hülsenwechsel sowie die Zwischenlagerung fertiger Spulen.

Automation

Der TWINSTAR II kann an verschiedene Handlingsysteme angepasst werden. Vom Easy Storage Doffer (ESD) für einzelne Spulpositionen bis zu vollautomatischen Roboterlösungen für große und komplexe Produktionslinien.



HMI

Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter.



Interface

Schnittstelle zu Prozessleitsystemen DCS (Distributed Control System) oder OPC-UA Datentransfersystemen.



Remote support

Unterstützung durch Fernzugriff bei Fehlerdiagnose/-behebung.

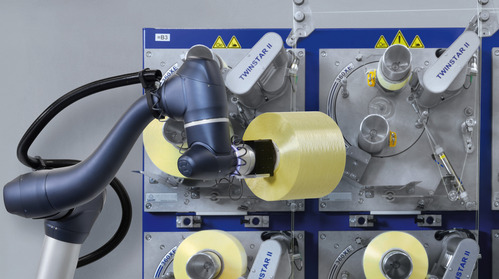

Startklar zur Automatisierung

Startklar zur Automatisierung

Für TWINSTAR II Produktionslinien bietet SAHM verschiedene skalierbare Automatisierungslösungen an. Beginnend mit dem Easy Storage Doffer für einzelne Spulpositionen bis zur vollautomatischen AGV-Flotte mit optionaler Robotik und Spulen-Zwischenspeicher für größere Spulanlagen.
Bei SAHM erhalten Sie umfassende Spulmaschinen- und Automatisierungslösungen aus einer Hand. Nutzen Sie den Komfort und das Know-how eines verlässlichen Partners für Design, Technik und Service.



„Sie stellen die Aufgabe – wir liefern die Lösung!”

„Sie stellen die Aufgabe – wir liefern die Lösung!”

Ob eine einzelne Spulstelle in einer Spinnanlage oder eine komplette Produktionslinie mit hunderten von Spulstellen – der TWINSTAR II passt fast überall.

Neben den aufgeführten Standardparametern und Optionen für die SAHM TWINSTAR II-Serie sind viele weitere kundenspezifische Ausstattungen möglich.

Bitte kontaktieren Sie uns mit Ihren Anforderungen, damit wir Ihnen das passende TWINSTAR II-Modell für Ihre individuellen Bedürfnisse anbieten können.
